Estanda DIN 3852-2 ak ISO 1179-1 gen menm pwen yo jan sa a:
Pou Stud fini ak pò nan garnitur, tiyo ak ploge vis
BSPP paralèl pò fil
Diferans lan se ant DIN 3852-2 ak ISO 1179-1as ki swiv:
ISO 1179-1: Koneksyon pou itilizasyon jeneral ak likid pouvwa - Pò ak stud fini ak
ISO 228-1 fil ak sele elastomerik oswa metal-a-metal.
DIN 3852-2 estanda espesifye dimansyon yo, kalite ak deziyasyon nan bout stud pou ekipman, tiyo ak ploge vis (ploge pò) ak pò yo ki pa espesifye nan DIN EN ISO 1179-1 DIN EN ISO 1179-4.
DIN 3852-2 gen espesifikasyon pou pati eleman ak
Fil pip Whitworth tankou nan DIN 3858.
fil tiyo ki kote presyon ki sere jwenti yo pa te fè sou fil yo tankou nan DIN EN ISO 228-1 ak

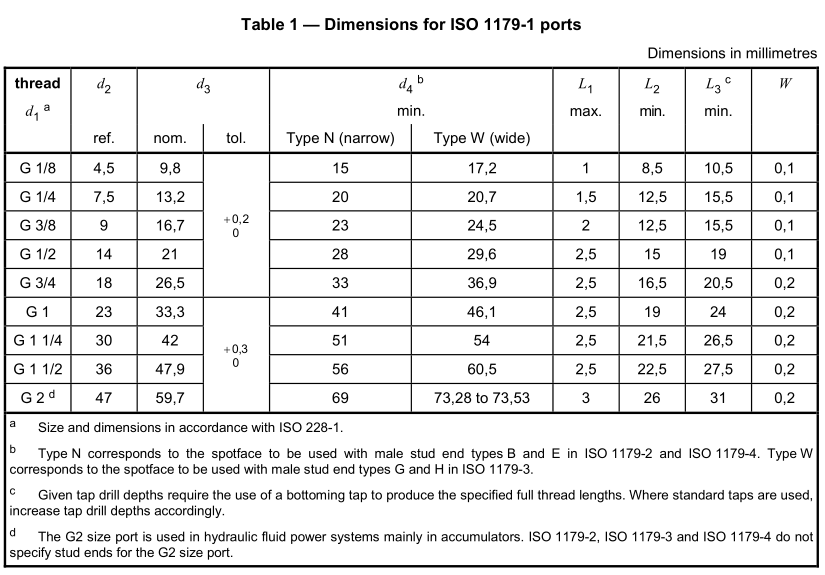

Thread d 1 a, d 2, d 3, d 4 Kalite N (etwat) Kalite W (lajè), b min. L 1 max. L 2 min. L 3 c min. W
G 1/8 4,5 9,8 15 17,2 1 8,5 10,5 0,1
G 1/4 7,5 13,2 20 20,7 1,5 12,5 15,5 0,1
G 3/8 9 16,7 23 24,5 2 12,5 15,5 0,1
G 1/2 14 21 28 29,6 2,5 15 19 0,1
G 3/4 18 26,5 33 36,9 2,5 16,5 20,5 0,2
G 1 23 33,3 41 46,1 2,5 19 24 0,2
G 1 1/4 30 42 51 54 2,5 21,5 26,5 0,2
G 1 1/2 36 47,9 56 60,5 2,5 22,5 27,5 0,2
G 2 d 47 59,7 69 73,28 a 73,53 3 26 31 0,2
