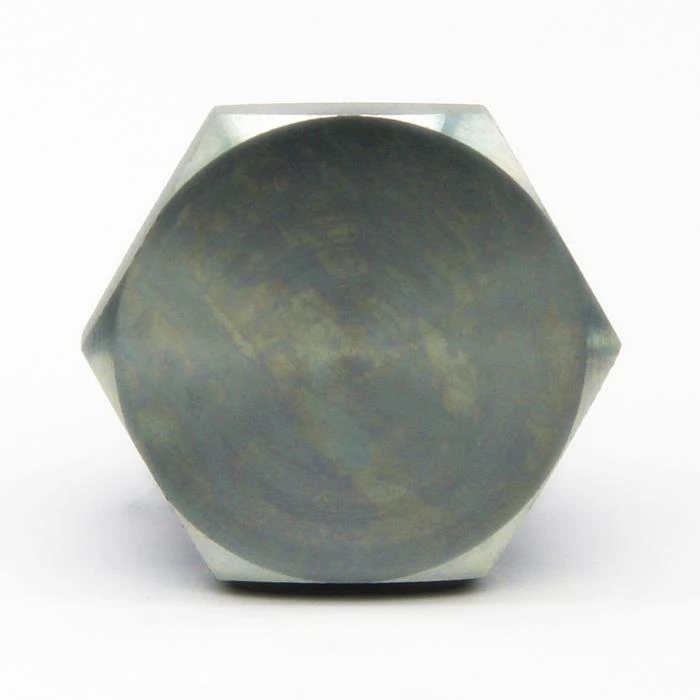

1. Definisyon metrik lwil Plugs (ISO 6149-4: 2017 vèsyon) ak Caps yo souvan itilize nan segondè presyon sistèm idwolik, ploge se gason metric stud konekte tiyo, manifoul blòk, lwil oliv drenaj pò, gen de poze sele pa O -ring ak ED bag. DIN bouchon se konpoze de nwa, DKO ploge pou kanpe bout tiyo.
2. Metòd metrik lwil ploge asanble pou chak kalite: Gason stud fen ak èkseksyèl ekstèn ak entèn ploge èkseksyèl pò pou ISO 9974 Flat Face poze sele ak ISO 6149 O-bag Sealing pò, tout fil metrik se tankou pou chak ISO 261 estanda. Paske li fasil pou sispann oswa mete fen nan liy lan tiyo lwil ak yon sèl Connector fen.
Bouchon DIN pou Connector (24 degre Cone nan tib ak DKO wotasyon adaptè)
DIN Metrik Ploge Pò lwil nan Manifold, tiyo ak distribitè elatriye
|
|
1. DIN Metrik Ploge Èksè 4C / D
24 deg kòn Connector
PATI NO. | FIL | TUB OD | DIMANSYON | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Remak nan ka si ou enterese bay lòd pou adaptè a nan seri konplè avèk koupe bag ak nwa, li nesesè insert sifiks "RN" apre nou pa gen pati. pou egzanp 4C-30RN. | |||||||
2. DIN metrik kap vire 9C / D
DKO Swivel
PATI NO. | TWA | TUB OD | DIMANSYON | MPa | ||
F | D | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26.5 | 36 | 60 | 31.5S |
3. DIN Metrik Ploge èksè PLEG
4H pou lwil oliv pò ISO 6149 O-bag poze sele
4. ISO Entèn èksyèl Port ploge PLIH
VSTI M-OSWA pou lwil oliv pò ISO 6149 O-bag poze sele
5. Metrik Ploge Hollex VSTI M / R ED
4MN-WD Male metrik fil ED-sele (pou pò ISO 9974)
4BN-WD Gason BSPP fil ED-sele (pou pò ISO 1179)
