SAE kòd 61 2-vis koneksyon bride boulon yo itilize kòm kranpon bride idwolik, sèlman ba presyon k ap travay Rating tankou tankou koneksyon SAE J518-1 (kòd 61), men li pa SAE J518-1 4-vis koneksyon bride.
Kòd 61 kranpon bride yo itilize nan menm estanda SAE J518-1 dimansyon pò, dimansyon tèt bride, tou konpatib ak ISO 6162-1 koneksyon pò ak tèt bride.
Materyèl nan koneksyon SAE 2-vis kranpon bride:
Bride kranpon materyèl se asye kabòn C45, Nerjaveèi asye 304, 316 oswa 316L.
Vis tèt Egzagòn oswa vis tèt nan klas pwopriyete 10.9 (minimòm)
Rondèl konfòme yo avèk ISO 7089 Kalite A, Gwoup 300HV
O-bag Seals se NBR (Nitril) ak yon dite nan 90 ± 5 IRHD
Kowozyon pwoteksyon
Tout bride kabòn asye dwe plake oswa kouvwi ak yon materyèl apwopriye ki pase yon sèl 72-h
tès espre an akò avèk ASTM B117 (ISO 9227).
Presyon / tanperati egzijans
Tès presyon: tès pete ak tès andirans siklik dwe fèt an akò avèk ISO 19879.
Tanperati: kabòn asye bride konektè kranpon yo itilize nan tanperati likid ant –40 ° C ak +120 ºC; Kranpon bride asye pur yo itilize nan tanperati ant –60 ° C ak +50 ° C.
Dimansyon kòd 61 2 boulon bride kranpon
Pati non. Eksplikasyon: FCO-xx (Nimewo priz)
Yon kòd 61 kranpon bride pou itilize ak vis metrik te fè nan gwosè asye kabòn DN 32 (-20)

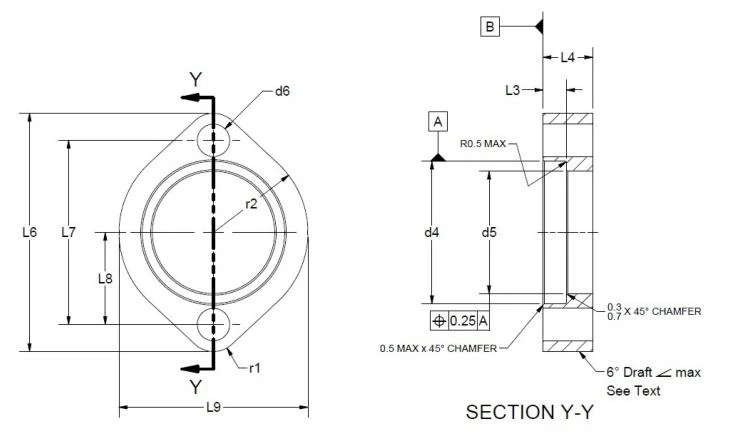

Koneksyon Oval Flange pou COMPRESSOR lè
FCA-xx (gwosè L7) Li se diferans gwosè L7 soti nan ser SAE J518-2.
Pati No. | d4 | d5 | d6 | L3 | L4 | L6 | L7 | L8 | L9 | r1 | r2 |
FCA-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
FCA-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
FCA-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
FCA-90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |
Asanble desen - kranpon bride, tèt bride, vis, machin pou lave, ak pò
Dimansyon, koupl, ak presyon pou kòd 61 asanblaj kranpon bride
kalite 1 ak klas vis metrik 10.9.
kalite 2 ak pous vis grage 8.
Kwa tab gwosè gwosè priz nòmal gwosè bride gwosè DN
SAE J518 kòd 61/62 gwosè priz bride gwosè nominal gwosè nan gwosè nominal DN mm
SAE J518 kòd 61/62 gwosè priz bride | Nominal bride gwosè nan | Nominal Gwosè DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
